Ⅰ. Extracción Con Disolvente

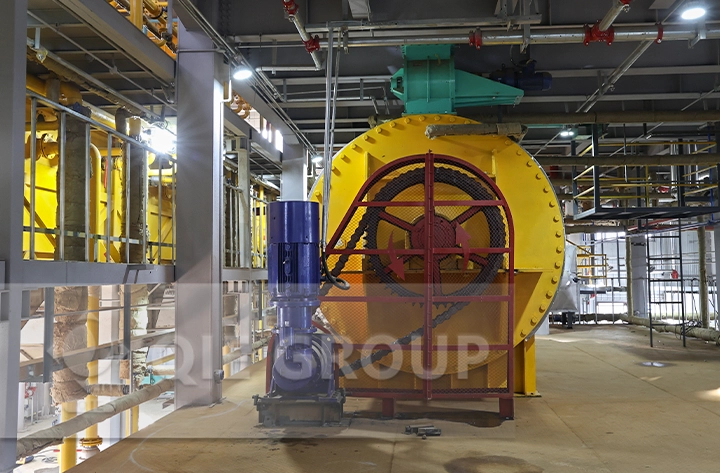

Las hojuelas acondicionadas se sumergen en disolvente (hexano) dentro de un extractor sellado. El disolvente extrae el aceite de los sólidos, formando la mezcla (aceite + disolvente) y torta húmeda con disolvente.
Ⅱ. Desolventización De Torta DTDC

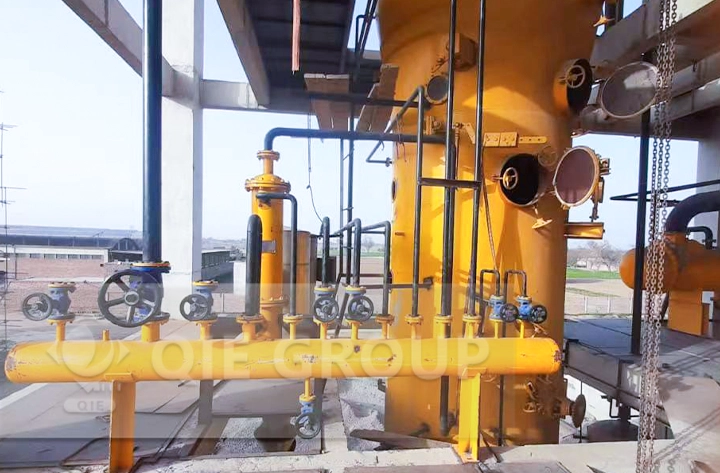

La torta húmeda ingresa al desolventizador DTDC, donde vapor directo e indirecto extraen el disolvente restante. El vapor vaporiza el disolvente mientras seca y enfría la torta para su almacenamiento seguro.
Ⅲ. Sistema De Evaporación

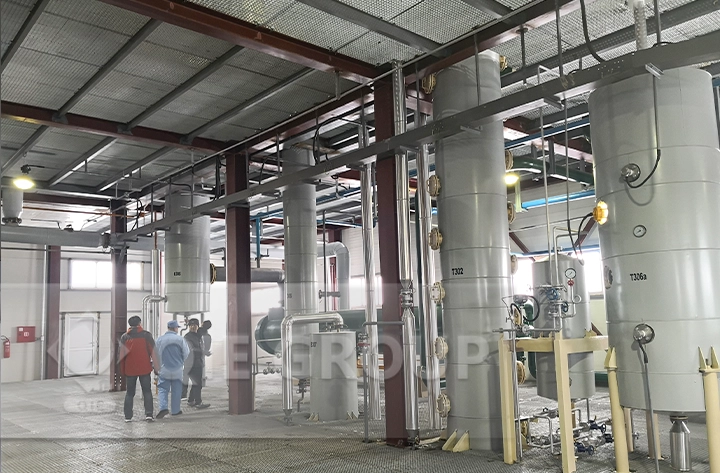

La mezcla de aceite y disolvente pasa por evaporadores, donde el calentamiento indirecto vaporiza el disolvente. Los evaporadores de película ascendente concentran la mezcla, eliminando la mayor parte del disolvente del aceite crudo.
Ⅳ. Recuperación De Disolvente

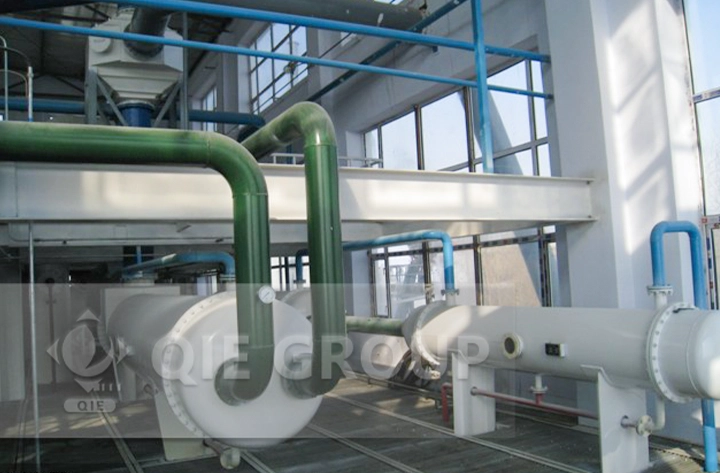

El hexano evaporado de cada sección se condensa y retorna al tanque de disolvente a través de un condensador. Los gases no condensados ingresan al condensador de escape, donde se recupera la mayor parte del hexano restante.
